解析HTD同步带压轴力计算公式

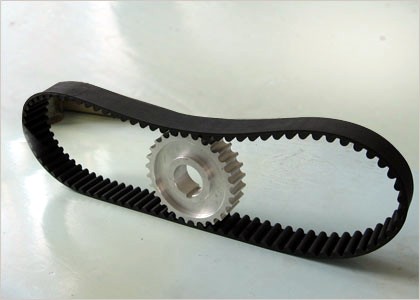

  同步带相信大家都不陌生,我们在很多的机械设备上都能见到,那么关于HTD同步带压轴力计算公式大家是否了解呢?

  带传动压轴力是设计轴和选择滚动轴承的重要依据。压轴力计算得是否恰当,将直接影响轴的设计和轴承的选择。

  v带传动是摩擦传动,为保证传递动力所需的摩擦力,必须对v带施加足够的静张力(即初张力)。以静张力(不以紧边张力和松边张力)为基础的V带压轴力计算公式,在各种机械设计手册和高校教材中皆已采用,足见这种计算公式已为工程设计所认可。

  v带压轴力计算公式见公式(1):

  F=2ZTsinQ/2(1)

  式中:F——压轴力,N;

  z——v带根数;

  T1——带的静张力,N;

  Q——带在小轮上的包角。

  同步带传动是啮合传动,安装时也须施加静张力,以防止传动中出现爬齿现象。传递相同转速和功率的V带和同步带,后者所需的静张力比前者要小得多,原因是传动机理不同。若以v带压轴力计算公式求解同步带的压轴力,作者认为是欠妥当的。

  最近公布的纺织行业标准“,却将V带压轴力计算图1V带的静张力和压轴力公式,用于HTD同步带(又称圆弧齿同步带或高扭矩同步带),有鉴于此,特撰文加以讨论。

  。。。 。。。

  4结语

  4。1以静张力为基础的HTD同步带压轴力F的计算公式,混淆了啮台传动与摩擦传动的机理,故文献[1]的公式值得商榷。

  4l2计入紧边张力T和松边张力T2的HTD带压轴力F的计算公式。更接近真实的压轴力。对轴的设计和轴承选择更具砬用价值。

  4。3本文推导的公式(9)、(1O)及编制的表2是计算HTD带压轴力F较为简练的公式和表格,且使用国际单位制。既方便又规范。
